คาวาซากิ, ญี่ปุ่น–(BUSINESS WIRE)–31 สิงหาคม 2565

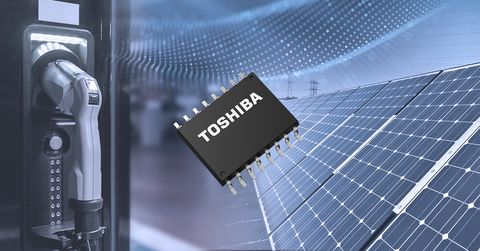

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้ขยายกลุ่มผลิตภัณฑ์โฟโตคัปเปลอร์ของตัวขับเกตอัจฉริยะ ซึ่งเป็นตัวขับเกตแยกที่สามารถป้องกันกระแสไฟฟ้าที่สูงเกินสำหรับอุปกรณ์ต่าง ๆ ไม่ว่าจะเป็น MOSFET หรือ IGBT อุปกรณ์ใหม่อย่าง “TLP5222” ซึ่งเป็นโฟโตคัปเปลอร์สำหรับตัวขับเกตอัจฉริยะ เอาท์พุตขนาด 2.5A มาพร้อมกับฟังก์ชันการกู้คืนอัตโนมัติในตัวจากระบบการป้องกัน โดยสินค้าเริ่มส่งออกสู่ตลาดแล้ววันนี้

เอกสารประชาสัมพันธ์ฉบับนี้มีเนื้อหามัลติมีเดีย ดูอย่างเต็มรูปแบบได้ที่นี่: https://www.businesswire.com/news/home/20220830005390/en/

TLP5222 จะตรวจสอบแรงดันไฟฟ้าขาเดรนและขาซอร์ส (V_DS)^[1] หรือแรงดันสูงสุดที่ทนได้ (V_CE)^[2] ของอุปกรณ์จ่ายไฟที่ใช้งาน การตรวจจับกระแสไฟที่สูงเกินในตัวและฟังก์ชันป้องกันจะตรวจจับการเพิ่มขึ้นของ V_DS หรือ V_CE อันเป็นผลมาจากกระแสไฟเกินที่เกิดขึ้นในอุปกรณ์จ่ายไฟ และช่วยปิดเครื่องอย่างนุ่มนวล

โฟโตคัปเปลอร์ใหม่ยังมีฟังก์ชันการกู้คืนอัตโนมัติในตัว ซึ่งจะรีเซ็ตอุปกรณ์ให้กลับมาทำงานปกติ 25.5μs (ทั่วไป) หลังจากเปิดใช้งานระบบป้องกัน  ซึ่งช่วยลดความยุ่งยากในการตั้งค่าลำดับในคอนโทรลเลอร์ นอกจากนี้ยังรวมเอาฟังก์ชันรายงานสถานะ FAULT แบบแยกออกมา ซึ่งจะส่งสัญญาณความผิดปกติไปยังตัวควบคุมเมื่อตรวจพบกระแสไฟเกิน และฟังก์ชัน active Miller clamp ซึ่งป้องกันไม่ให้อุปกรณ์ไฟฟ้าบนและล่างลัดวงจร^[3] ช่วยลดความซับซ้อนในการออกแบบและลดวงจรจากภายนอก

TLP5222 บรรจุอยู่ในแพ็คเกจ SO16L ที่รับประกันระยะห่างระหว่างผิวฉนวนและระยะปล่อยผ่าน 8 มม. (นาที) ผลิตภัณฑ์นี้ยังสามารถใช้ในอุปกรณ์ที่ต้องการประสิทธิภาพของฉนวนสูงอีกด้วย นอกจากนี้ ด้วยช่วงอุณหภูมิการทำงานที่กว้างระหว่าง -40 องศา ถึง 110 องศา จึงเหมาะสำหรับการใช้งานที่หลากหลายในสภาพแวดล้อมที่ร้อนจัด เช่น ระบบผลิตไฟฟ้าจากเซลล์แสงอาทิตย์และแหล่งจ่ายไฟสำรอง (UPS)　

กลุ่มผลิตภัณฑ์ยังประกอบด้วย TLP5212, TLP5214A และ TLP5214 ซึ่งไม่มีฟังก์ชันการกู้คืนอัตโนมัติในตัว แต่จะรีเซ็ตให้กลับมาทำงานปกติโดยอินพุตสัญญาณไปยัง LED ทำให้ผู้ใช้สามารถเลือกผลิตภัณฑ์ที่เหมาะสมกับสภาพการใช้งานได้

หมายเหตุ:
[1] สำหรับ MOSFET กำลัง
[2] สำหรับ IGBT
[3] หากเกิดเหตุการณ์ที่กระแสไฟฟ้ามิลเลอร์ไม่ทำงานระหว่างการสลับจะทำให้เกิดเสียงรบกวนหรือความผิดปกติของอุปกรณ์จ่ายไฟที่จ่ายให้อุปกรณ์ไฟฟ้าบนหรือล่าง

การใช้งาน

• ตัวขับเกต MOSFET/IGBT
• อินเวอร์เตอร์อุตสาหกรรมและ AC Servos
• อินเวอร์เตอร์สำหรับพลังงานหมุนเวียน (อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ (PV) และอื่น ๆ)
• อุปกรณ์จ่ายไฟแบบสวิตชิ่ง (UPS เป็นต้น)

คุณสมบัติ

• ฟังก์ชันการกู้คืนอัตโนมัติในตัวจากระบบการป้องกัน
• อัตรากระแสไฟขาออกสูงสุด: I_OPH/I_OPL=±2.5A
• ฟังก์ชันการป้องกันในตัว เช่น การตรวจจับกระแสไฟฟ้าเกิน การตอบกลับสถานะความผิดปกติแบบแยกส่วน และ active Miller clamp
• แพ็คเกจ SO16L ที่มีระยะห่างระหว่างผิวฉนวนและระยะปล่อยผ่าน 8 มม. (นาที)

คุณสมบัติหลักจำเพาะ

(@Ta=-40°C to 110°C เว้นแต่ระบุไว้เป็นอย่างอื่น)
หมายเลขชิ้นส่วน			TLP5222
แพ็คเกจ	ชื่อสินค้า		SO16L
	ขนาด (มม.)		10.3 x 10 (ทั่วไป) t: 2.3 (สูงสุด)
ระดับสูงสุด	อุณหภูมิการทำงาน Topr (°C)		-40 ถึง 110
	กระแสเอ้าท์พุตสูงสุด IOPH/IOPL (A)		±2.5
การตั้งค่าใช้งานที่แนะนำ	แรงดันฝั่งเอ้าท์พุตทั้งหมด　(VCC2−VEE) (V)		15 ถึง 30
	แรงดันจ่ายไฟฟ้าไอซีรายงานข้อผิดพลาด VCC1 (V)		2.7 ถึง 5.5
ลักษณะจำเพาะทางไฟฟ้า	กระแสไฟฟ้าจากแหล่งจ่าย ICC2H, ICC2L max (mA)		5
	กระแสไฟฟ้าอินพุตเทรชโฮลด์ (L/H) IFLH max (mA)		6.0
	แรงดันเทรชโฮลด์ DESAT VDESAT typ. (V)		6.6
ลักษณะจำเพาะสวิตชิ่ง	เวลาในการหน่วง tpHL, tpLH max (ns)		250
	เวลาปิดเสียงอินพุต DESAT tDESAT(MUTE) typ. (μs)		25.5
	ภูมิคุ้มกันชั่วคราวในโหมดธรรมดา CMH, CML min (kV/μs)	@Ta=25°C, CF=Open	±25
		@Ta=25°C, CF=1nF	±50
ลักษณะจำเพาะ Isolation	แรงดัน Isolation BVS min (Vrms)	@Ta=25°C	5000
ดูตัวอย่างและความพร้อมในการจำหน่าย			ซื้อออนไลน์

คลิกลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TLP5222

คลิกลิงก์ด้านล่างสำหรับการใช้งานโฟโตคัปเปลอร์ตัวขับเกตอัจฉริยะของ Toshiba
Smart Gate Driver Photocoupler TLP5214A/TLP5214/TLP5212/TLP5222 Application Note -Introduction–
Smart Gate Driver Photocoupler TLP5214A/TLP5214/TLP5212/TLP5222 Application Note -Advanced edition-

คลิกลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับตัวแยก/โซลิดสเตตรีเลย์ของ Toshiba
Isolators/Solid State Relays

ตรวจสอบความพร้อมของการวางจำหน่ายผลิตภัณฑ์ใหม่ที่ตัวแทนจำหน่ายออนไลน์ได้ที่:
TLP5222
ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อกำหนดของผลิตภัณฑ์เนื้อหาของบริการและข้อมูลการติดต่อเป็นปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
