มีการปรับให้เหมาะสมกับการควบคุมหลักของอุปกรณ์สำหรับการอุปโภคบริโภคและอุตสาหกรรม และการควบคุมมอเตอร์

คาวาซากิ, ญี่ปุ่น–(BUSINESS WIRE)–26 เมษายน 2565

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) เริ่มผลิตไมโครคอนโทรลเลอร์ชนิดใหม่ 21 ประเภทใน กลุ่ม M3H เป็นผลิตภัณฑ์ใหม่สำหรับ คลาสขั้นสูงตระกูล TXZ+™ ที่ผ่านกระบวนการผลิตขนาด 40 นาโนเมตร ผลิตภัณฑ์กลุ่ม M3H ประกอบด้วย ARM® Cortex®-M3 core ที่ทำงานด้วยความเร็วสูงสุดถึง 120MHz โดยผสานรวมหน่วยความจำแบบแฟลชรหัสขนาดสูงสุด 512KB และหน่วยแฟลชข้อมูลขนาดสูงสุด 32KB ที่เขียนซ้ำได้ถึง 100K ครั้งต่อรอบ ไมโครคอนโทรลเลอร์เหล่านี้ยังมีอินเตอร์เฟซและตัวเลือกการควบคุมมอเตอร์ที่หลากหลาย เช่น UART, I2C, Encoder และ การควบคุมมอเตอร์ที่ตั้งโปรแกรมได้ กลุ่ม M3H เหมาะสำหรับการใช้งานหลากหลายรูปแบบ เช่น มอเตอร์ เครื่องใช้ไฟฟ้าภายในบ้าน และอุปกรณ์เกี่ยวกับอุตสาหกรรม

เอกสารประชาสัมพันธ์นี้มีเนื้อหามัลติมีเดียดูอย่างเต็มรูปแบบที่นี่: https://www.businesswire.com/news/home/20220425005036/en/

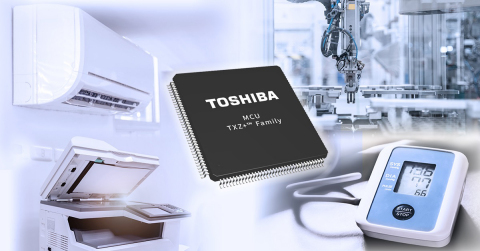

Toshiba: New M3H Group of ARM(R) Cortex(R)-M3 Microcontrollers in the TXZ+(TM) Family Advanced Class (Graphic: Business Wire)

Toshiba: ไมโครคอนโทรลเลอร์ ARM® Cortex®-M3 กลุ่ม M3H ใหม่สำหรับคลาสขั้นสูงตระกูล TXZ+(TM) (กราฟิก: Business Wire)

เพื่อตอบสนองต่อความหลากหลายของอุปกรณ์สำหรับการอุปโภคบริโภค ผลิตภัณฑ์กลุ่ม M3H ใหม่นี้จะมีฟังก์ชันการสื่อสารที่ยกระดับขึ้น ซึ่งรวมอยู่ใน UART, TSPI, I²C และ DMAC 2 หน่วย นอกจากนี้ ไดรเวอร์ LCD แบบดิจิทัลยังถูกรวมเข้าด้วยกันเพื่อลดจำนวนส่วนประกอบสำหรับฟังก์ชันการแสดงผล อำนวยความสะดวกในการปรับคอนทราสต์ และทำให้แน่ใจว่ามีการจัดวางบอร์ดที่ยืดหยุ่น

อุปกรณ์เหล่านี้รองรับแอปพลิเคชันการตรวจจับที่หลากหลายด้วยตัวแปลงอนาล็อก/ดิจิทัล ขนาด 12 บิต (ADC) ที่มีความแม่นยำสูง ซึ่งช่วยให้สามารถตั้งค่าตัวอย่างและเวลาสำหรับช่องสัญญาณอินพุต ADC แต่ละช่องด้วยจำนวนสูงสุดถึง 21 ช่อง นอกจากนี้ยังมีโซลูชันที่เหมาะสมสำหรับการควบคุมมอเตอร์ AC และมอเตอร์ DC แบบ brushless ร่วมกับวงจรควบคุมมอเตอร์แบบตั้งโปรแกรมขั้นสูงที่สามารถทำงานได้แบบซิงโครนัสกับตัวแปลงอนาล็อก/ดิจิทัล ขนาด 12 บิที่มีความเร็วและความแม่นยำสูง

ฟังก์ชันการวินิจฉัยตนเองที่รวมอยู่ในอุปกรณ์สำหรับ ROM, RAM, ADC และ Clock ช่วยให้ลูกค้าได้รับการรับรองความปลอดภัยในการใช้งาน IEC60730 คลาส B

เอกสารกำกับโปรมแกรม ซึ่งเป็นซอฟต์แวร์ตัวอย่างพร้อมตัวอย่างการใช้งานจริง และซอฟต์แวร์ไดรเวอร์ที่ควบคุมอินเตอร์เฟซสำหรับอุปกรณ์ต่อพ่วงแต่ละชนิด สามารถดาวน์โหลดได้ที่เว็บไซต์ของ Toshiba บอร์ดประเมินผลและสภาพแวดล้อมการพัฒนาจัดทำขึ้นจากการร่วมมือกับพันธมิตรในระบบนิเวศทั่วโลกของ Arm

คุณสมบัติที่สำคัญของผลิตภัณฑ์ใหม่

Arm Cortex-M3 core ประสิทธิภาพสูง ทำงานที่ความถี่สูงสุด 120MHz
มีการปรับให้เหมาะสมสำหรับอุปกรณ์สำหรับการอุปโภคบริโภคที่มีหน่วยความจำและรายการแพ็คเกจที่หลากหลาย
ฟังก์ชันการวินิจฉัยตนเองสำหรับความปลอดภัยในการทำงาน IEC60730 คลาส B

การใช้งาน

ใช้สำหรับการควบคุมหลักของอุปกรณ์สำหรับการอุปโภคบริโภค เครื่องใช้ไฟฟ้าภายในบ้าน ของเล่น อุปกรณ์สำนักงาน อุปกรณ์ดูแลสุขภาพ ฯลฯ
ใช้สำหรับการควบคุมอุปกรณ์เกี่ยวกับโรงงาน

ข้อมูลจำเพาะ

กลุ่มผลิตภัณฑ์		M3H group
CPU core		ARM Cortex-M3 ‒ หน่วยปกป้องหน่วยความจำ (MPU)
ความถี่การใช้งานสูงสุด		120MHz
Oscillator ภายใน		10MHz (+/-1%)
หน่วยความจำภายใน	แฟลช (รหัส)	256KB/384KB/512KB (เขียนรหัสซ้ำได้ถึง 100,000 ครั้ง)
	แฟลช (ข้อมูล)	32KB (เขียนรหัสซ้ำได้ถึง 100,000 ครั้ง)
	RAM	64KB (พร้อมบิตเพิ่ม) และ RAM สำรองขนาด 2KB
พอร์ต I/O		57 to 135
สัญญาณอินเตอร์รัพท์จากภายนอก		12 to 23
ตัวควบคุม DMA (DMAC)		คำขอเข้าถึง DMA: 2 หน่วย มีปัจจัย 54 ถึง 64 และตัวกระตุ้นภายในและภายนอก
ฟังก์ชันจับเวลา	T32A	ตัวจับเวลา 32 บิต (8 ช่องสัญญาณเป็นตัวจับเวลา 32 บิตหรือ 16 ช่องเป็นตัวจับเวลา 16 บิต)
ฟังก์ชันจับเวลา	RTC	นาฬิกาเรียลไทม์: 1 ช่อง
ฟังก์ชันการสื่อสาร	UART	การสื่อสารแบบอนุกรมแบบอะซิงโครนัส: 7 ถึง 8 ช่อง
	I²C	อินเตอร์เฟซ I²C: 2 ถึง 4 ช่อง
	TSPI	อินเตอร์เฟซอุปกรณ์ต่อพ่วงแบบอนุกรม: 1 ถึง 5 ช่อง
ฟังก์ชันอนาล็อก	12-bit AD converter	12 ถึง 21 ช่องอินพุต
ฟังก์ชันอนาล็อก	ตัวแปลงอนาล็อกเป็นดิจิทัลขนาด 8 บิต	2 ช่อง
การควบคุมมอเตอร์	A-ENC	วงจรอินพุตเข้ารหัสขั้นสูง: 1 ช่อง
การควบคุมมอเตอร์	A-PMD	วงจรควบคุมมอเตอร์ขั้นสูงที่ตั้งโปรแกรมได้: 1 ช่อง
อุปกรณ์ต่อพ่วงอื่น ๆ	RMC	ตัวประมวลผลสัญญาณรีโมตคอนโทรล 1 ช่อง
	CRC	การคำนวณกระแสลัดวงจร 1 ช่อง CRC32, CRC16
	DLCD	ตัวควบคุมจอแสดงผล LCD แบบ Non-Bias Drive: 40 segments × 4 commons (สูงสุด)
ฟังก์ชันระบบ	SIWDT	1 ช่อง
	LVD	วงจรตรวจจับกระแสไฟฟ้า: 1 ช่อง
	OFD	ตัวตรวจจับความถี่ Oscillation: 1 ช่อง
ฟังก์ชัน On-chip debug		Serial Wire / JTAG
แรงดันไฟฟ้าใช้งาน		2.7 ถึง 5.5 โวลต์ จ่ายไฟจากแหล่งเดียว
แพ็ตเกจ / ขา		LQFP144 (20มม. x 20มม. ระยะพิชต์ 0.5มม.) LQFP128 (14มม. x 14มม. ระยะพิชต์ 0.4มม.) LQFP128 (14มม. x 20มม. ระยะพิชต์ 0.5มม.) LQFP100 (14มม. x 14มม. ระยะพิชต์ 0.5มม.) LQFP100 (14มม. x 20มม. ระยะพิชต์ 0.65มม.) LQFP80 (12มม. x 12มม. ระยะพิชต์ 0.5มม.) LQFP64 (10มม. x 10มม. ระยะพิชต์ 0.5มม.)

ดูรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่ได้ที่ลิงก์ด้านล่างนี้
M3H Group

ดูรายละเอียดเพิ่มเติมเกี่ยวกับไมโครคอนโทรลเลอร์ของ Toshiba ได้ที่ลิงก์ด้านล่างนี้
Microcontrollers

* Arm และ Cortex เป็นเครื่องหมายการค้าจดทะเบียนของ Arm limited (หรือบริษัทในเครือ) ในสหรัฐอเมริกาและ/หรือทั่วโลก
* TXZ+™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation
* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอื่น ๆ อาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง

* ข้อมูลในเอกสารฉบับนี้ รวมถึงราคาและข้อมูลจำเพาะของผลิตภัณฑ์ เนื้อหาด้านบริการ และข้อมูลการติดต่อ เป็นข้อมูล ณ ปัจจุบันในวันที่ประกาศ และอาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้.

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation ซัพพลายเออร์ระดับแถวหน้าผู้จัดหาโซลูชันเซมิคอนดักเตอร์และการจัดเก็บที่มีความก้าวล้ำ รวบรวมประสบการณ์และนวัตกรรมที่สะสมมากว่าครึ่งศตวรรษ เพื่อส่งมอบผลิตภัณฑ์เซมิคอนดักเตอร์ ระบบ LSIs และ HDD อันโดดเด่นให้กับลูกค้าและพันธมิตรทางธุรกิจของเรา
พนักงานทั้ง 23,000 คนจากทั่วโลกของ TDSC มุ่งมั่นที่จะเพิ่มมูลค่าของผลิตภัณฑ์ของเราให้ถึงระดับสูงสุด และให้ความสำคัญกับการทำงานอย่างใกล้ชิดกับลูกค้า เพื่อส่งเสริมการสร้างมูลค่าและตลาดใหม่ ๆ ร่วมกัน ด้วยยอดขายต่อปีที่สูงกว่า 8.5 แสนล้านเยน (7.5 พันล้านดอลลาร์สหรัฐ) ในขณะนี้ TDSC หวังที่จะได้มีส่วนสร้างอนาคตที่ดีกว่าให้กับผู้คนทั่วโลก
เรียนรู้เพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

ดูเนื้อหาต้นฉบับที่ businesswire.com: https://www.businesswire.com/news/home/20220425005036/en/

ข้อมูลเพิ่มเติมสำหรับลูกค้า:
ฝ่ายขายและการตลาดอุปกรณ์ MCU และอุปกรณ์ดิจิทัล
https://toshiba.semicon-storage.com/ap-en/contact.html

ข้อมูลเพิ่มเติมสำหรับสื่อ:
Chiaki Nagasawa
ฝ่ายการตลาดดิจิทัล
Toshiba Electronic Devices & Storage Corporation
semicon-NR-mailbox@ml.toshiba.co.jp

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย

Featured, Technology

Toshiba เปิดตัวไมโครคอนโทรลเลอร์กลุ่ม M4G รุ่นใหม่ Arm® Cortex®-M4 ในคลาสขั้นสูงตระกูล TXZ+TM

October 20, 2021 Jasmine

Logo

มีการปรับให้เหมาะสมสำหรับอุปกรณ์ IoT โดยมาพร้อมกับคอนโทรลเลอร์ Ethernet และ CAN

คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–19 ตุลคม 2564

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) เริ่มผลิตไมโครคอนโทรลเลอร์ชนิดใหม่ 20 ประเภทในกลุ่ม M4N ในฐานะผลิตภัณฑ์ใหม่ในคลาสขั้นสูงตระกูล TXZ+™ ที่ผ่านกระบวนการผลิตขนาด 40 นาโนเมตร ผลิตภัณฑ์กลุ่ม M4G ประกอบด้วย Arm Cortex-M4 core พร้อม FPU ทำงานที่ความเร็วสูงสุดถึง 200MHz โดยผสานรวมหน่วยความจำแบบแฟลชรหัสขนาดสูงสุด 2MB และหน่วยแฟลชข้อมูลขนาดสูงสุด 32KB ที่เขียนซ้ำได้ถึง 1 แสนครั้งต่อรอบ ไมโครคอนโทรลเลอร์เหล่านี้ยังมีอินเทอร์เฟซและตัวเลือกการสื่อสารที่หลากหลาย เช่น คอนโทรลเลอร์ Ethernet, CAN และ USB 2.0 FS OTG พร้อม PHY ในตัว อุปกรณ์กลุ่ม M4G เหมาะสำหรับการใช้งานกับอุปกรณ์สำนักงาน อาคาร และระบบอัตโนมัติในโรงงาน รวมถึงอุปกรณ์โครงข่ายอุตสาหกรรมและการจัดการข้อมูล

เอกสารประชาสัมพันธ์นี้มีเนื้อหามัลติมีเดีย ดูอย่างเต็มรูปแบบได้ที่นี่: https://www.businesswire.com/news/home/20211018005371/en/

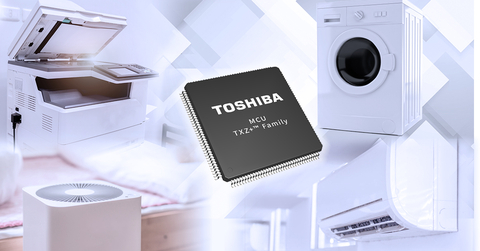

Toshiba: Arm(R) Cortex(R)-M4 Microcontrollers for Motor Control (Graphic: Business Wire)

Toshiba: ไมโครคอนโทรลเลอร์ Arm® Cortex®-M4 สำหรับการควบคุมมอเตอร์ (กราฟิก: Business Wire)

ผลิตภัณฑ์ใหม่ในกลุ่ม M4G มีฟังก์ชันการสื่อสารที่ได้รับการปรับปรุงซึ่งผสานอยู่ในอินเทอร์เฟซหน่วยความจำแบบอนุกรมที่รองรับ Quad/Octal SPI อินเทอร์เฟซเสียง (I²S) และอินเทอร์เฟซบัสภายนอก ซึ่งนอกเหนือไปจาก UART, FUART, TSPI และ I2C ที่รองรับโดยอุปกรณ์ DMAC จำนวน 3 ยูนิตในตัว นอกจากนี้ อุปกรณ์ยังสามารถจัดสรร DMA และ RAM ที่เป็นอิสระสำหรับวงจรต่อพ่วงแต่ละวงจร และใช้โครงสร้างวงจรเมทริกซ์บัสที่ช่วยให้การถ่ายโอนข้อมูลมีประสิทธิภาพโดยบัสมาสเตอร์ ด้วยเหตุนี้ อุปกรณ์กลุ่ม M4N จึงทำให้คอนโทรลเลอร์ Ethernet, CAN และคอนโทรลเลอร์ USB ประมวลผลได้อย่างอิสระไปพร้อม ๆ กัน

อุปกรณ์เหล่านี้รองรับการใช้งานการตรวจจับที่หลากหลายด้วยตัวแปลงอนาล็อกเป็นดิจิตอลขนาด 12 บิตที่มีความเร็วและความแม่นยำสูง ซึ่งช่วยให้สามารถตั้งค่าเวลาสำหรับช่องสัญญาณอินพุต AD แต่ละช่องด้วยจำนวนสูงสุดถึง 24 ช่อง

เอกสารกำกับโปรมแกรม ซึ่งเป็นซอฟต์แวร์ตัวอย่างพร้อมตัวอย่างการใช้งานจริง และซอฟต์แวร์ไดรเวอร์ที่ควบคุมอินเทอร์เฟซสำหรับอุปกรณ์ต่อพ่วงแต่ละชนิด สามารถดาวน์โหลดได้ที่เว็บไซต์ของ Toshiba บอร์ดประเมินผลและสภาพแวดล้อมการพัฒนาจัดทำขึ้นจากการร่วมมือกับพันธมิตรในระบบนิเวศทั่วโลกของ Arm

คุณสมบัติที่สำคัญของผลิตภัณฑ์ใหม่

Arm Cortex-M4 core ประสิทธิภาพสูง พร้อม FPU ทำงานที่ความถี่สูงสุด 200MHz
ฟังก์ชันการควบคุมมอเตอร์และอินเทอร์เฟซการสื่อสาร
ฟังก์ชันการวินิจฉัยตนเองสำหรับความปลอดภัยในการทำงาน IEC60730 คลาส B

การใช้งาน

อุปกรณ์เครือข่ายอุตสาหกรรมและการจัดการข้อมูลที่ต้องการการเชื่อมต่อกับ Ethernet USB และ CAN

เครื่องพิมพ์ อุปกรณ์สื่อสารสำหรับระบบอัตโนมัติในอาคารและโรงงาน เครื่องใช้ไฟฟ้าภายในบ้านแบบ IoT ระบบความปลอดภัยภายในบ้าน มาตรอัจฉริยะ เป็นต้น

ข้อมูลจำเพาะ

กลุ่มผลิตภัณฑ์		M4N group
CPU core		Arm Cortex-M4 ‒ memory protection unit (MPU) ‒ floating-point unit (FPU)
ความถี่การใช้งานสูงสุด		200MHz
Oscillator ภายใน		10MHz (+/-1%)
หน่วยความจำภายใน	แฟลช (รหัส)	512KB/1024KB/1536KB/2048KB (เขียนรหัสซ้ำได้ถึง 100,000 ครั้ง)
	แฟลช (ข้อมูล)	32KB เขียนรหัสซ้ำได้ถึง 100,000 ครั้ง)
	RAM	192KB/256KB และสำรอง RAM 2KB
พอร์ต I/O		86 ถึง 146
สัญญาณอินเตอร์รัพท์จากภายนอก		9 ถึง 16
อินเทอร์เฟสบัสภายนอก		ความกว้าง 8/16 บิต (บัสแยก/มัลติเพล็กซ์)
ตัวควบคุม DMA (DMAC)		DMAC มัลติฟังก์ชัน1 ยูนิต DMAC ความเร็วสูง 2 ยูนิต
ฟังก์ชันจับเวลา	T32A	ตัวจับเวลา 32 บิต: 16 ช่อง (สามารถใช้เป็นตัวจับเวลา 16 บิต: 32)
	LTTMR	ตัวจับเวลาระยะยาว: 1 ช่อง
	RTC	นาฬิกาเรียลไทม์: 1 ช่อง
ฟังก์ชันการสื่อสาร	UART	การสื่อสารแบบอนุกรมแบบอะซิงโครนัส: 3 ถึง 6 ช่อง
	FUART	ตัวรับส่งสัญญาณแบบอะซิงโครนัสสากลเต็มรูปแบบ: 1 ถึง 2 ช่อง
	I²C	3 ถึง 5 ช่อง
	TSPI	อินเทอร์เฟซอุปกรณ์ต่อพ่วงแบบอนุกรม: 5 ถึง 9 ช่อง
	TSSI	อินเทอร์เฟซอนุกรมแบบซิงโครนัส: 1 ถึง 2 ช่อง
	SMIF	อินเทอร์เฟซหน่วยความจำแบบอนุกรม: 1 ช่อง
	CEC	1 ช่อง
	CAN	ตัวควบคุม CAN: 2 ยูนิต
	USB	Universal Serial Bus: 1 ถึง 2 ยูนิต (ตัวควบคุม USB 2.0 FS OTG พร้อม PHY ในตัว)
	ETHM	ตัวควบคุม Ethernet (MII,RMII): 1 ยูนิต
ฟังก์ชันอนาล็อก	ตัวแปลงอนาล็อกเป็นดิจิทัล 12 บิต	ช่องอินพุต 16 ถึง 24 ช่อง
ฟังก์ชันอนาล็อก	ตัวแปลงดิจิทัลเป็นอนาล็อก 8 บิต	2 ช่อง
อุปกรณ์ต่อพ่วงอื่น ๆ	ตัวควบคุมมอเตอร์ (A-PMD)	1 ช่อง
	RMC	ตัวประมวลผลสัญญาณรีโมตคอนโทรลล่วงหน้า: 1 ถึง 2 ช่อง
	ISD	วงจรตรวจจับ Interval Sensor: 1 ถึง 3 ยูนิต
	I²S	2 ช่อง
	FIR	การคำนวณวงจร FIR: 1 ช่อง
ฟังก์ชันระบบ	WDT	1 ช่อง
	LVD	วงจรตรวจจับกระแสไฟฟ้า: 1 ช่อง
	OFD	ตัวตรวจจับความถี่ Oscillation: 1 ช่อง
ฟังก์ชัน On-chip debug		Serial Wire /JTAG
แรงดันไฟฟ้าใช้งาน		2.7 ถึง 3.6V, จ่ายไฟจากแหล่งเดียว
แพ็คเกจ / ขา		LQFP176 (พ20มม. x 20มม. ระยะพิชต์ 0.4มม.) VFBGA177 (13มม. x 13มม. ระยะพิชต์ 0.8มม.) LQFP144 (20มม. x 20มม. ระยะพิชต์ 0.5มม.) VFBGA145 (12มม. x 12มม. ระยะพิชต์ 0.8มม.) LQFP100 (14มม. x 14มม. ระยะพิชต์ 0.5มม.)

ดูรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่ได้ที่ลิงก์ด้านล่างนี้
M4N Group

* Arm และ Cortex เป็นเครื่องหมายการค้าจดทะเบียนของ Arm limited (หรือบริษัทในเครือ) ในสหรัฐอเมริกาและ/หรือทั่วโลก

* TXZ+™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอื่น ๆ อาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation
Toshiba Electronic Devices & Storage Corporationซัพพลายเออร์ระดับแถวหน้าผู้จัดหาโซลูชันเซมิคอนดักเตอร์และการจัดเก็บที่มีความก้าวล้ำ รวบรวมประสบการณ์และนวัตกรรมที่สะสมมากว่าครึ่งศตวรรษ เพื่อส่งมอบผลิตภัณฑ์เซมิคอนดักเตอร์ ระบบ LSIs และ HDD อันโดดเด่นให้กับลูกค้าและพันธมิตรทางธุรกิจของเรา

พนักงานทั้ง 22,000 คนจากทั่วโลกของ TDSC มุ่งมั่นที่จะเพิ่มมูลค่าของผลิตภัณฑ์ของเราให้ถึงระดับสูงสุด และให้ความสำคัญกับการทำงานอย่างใกล้ชิดกับลูกค้า เพื่อส่งเสริมการสร้างมูลค่าและตลาดใหม่ ๆ ร่วมกัน ด้วยยอดขายต่อปีที่สูงกว่า 7.1 แสนล้านเยน (6.5 พันล้านดอลลาร์สหรัฐฯ) ในขณะนี้ TDSC หวังที่จะได้มีส่วนสร้างอนาคตที่ดีกว่าให้กับผู้คนทั่วโล
ดูเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

ดูเนื้อหาต้นฉบับที่ businesswire.com: https://www.businesswire.com/news/home/20211018005371/en/

ข้อมูลเพิ่มเติมสำหรับสื่อ:
Chiaki Nagasawa
ฝ่ายการตลาดดิจิทัล
Toshiba Electronic Devices & Storage Corporation
โทร: +81-44-549-8361
semicon-NR-mailbox@ml.toshiba.co.jp

Featured, Technology

Toshiba เปิดตัวไมโครคอนโทรลเลอร์กลุ่ม M4G รุ่นใหม่ Arm® Cortex®-M4 ในคลาสขั้นสูงตระกูล TXZ+TM สำหรับการประมวลผลข้อมูลความเร็วสูง

September 8, 2021 Jasmine

Logo

โตเกียว–(BUSINESS WIRE)–08 กันยายน 2564

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เริ่มการผลิตอุปกรณ์ชนิดใหม่ 20 ประเภทในกลุ่ม M4G สำหรับการประมวลผลข้อมูลความเร็วสูงในฐานะผลิตภัณฑ์ใหม่ในคลาสขั้นสูงตระกูล TXZ+^TM ที่ผ่านกระบวนการผลิตขนาด 40 นาโนเมตร ผลิตภัณฑ์เหล่านี้สร้างจาก Arm Cortex-M4 core พร้อม FPU ทำงานที่ความเร็วสูงสุดถึง 200MHz โดยผสานรวมหน่วยความจำแบบแฟลชรหัสขนาดสูงสุด 2MB และหน่วยแฟลชข้อมูลขนาดสูงสุด 32KB ที่เขียนซ้ำได้ถึง 100K ครั้งต่อรอบ และมีตัวเลือกการเชื่อมต่อและการสื่อสารที่หลากหลาย ด้วยเหตุนี้ อุปกรณ์กลุ่ม M4G จึงเหมาะอย่างยิ่งสำหรับการใช้งานกับอุปกรณ์สำนักงาน อาคาร และระบบอัตโนมัติในโรงงาน

เอกสารประชาสัมพันธ์นี้มีเนื้อหาในรูปแบบมัลติมีเดีย ดูอย่างเต็มรูปแบบที่นี่: https://www.businesswire.com/news/home/20210907005393/en/

Toshiba: Arm Cortex-M4 Microcontrollers for Motor Control (Graphic: Business Wire)

Toshiba: ไมโครคอนโทรลเลอร์ Arm Cortex-M4 สำหรับการควบคุมมอเตอร์ (กราฟิก: Business Wire)

ไมโครคอนโทรลเลอร์ในกลุ่ม M4G มีฟังก์ชันการสื่อสารที่ได้รับการปรับปรุงซึ่งผสานอยู่ในอินเทอร์เฟซหน่วยความจำแบบอนุกรมที่รองรับ SPI Quad/Octal อินเทอร์เฟซเสียง (I2S) อินเทอร์เฟซบัสภายนอก นอกเหนือจาก UART, FUART, TSPI และ I2C นอกจากนี้ อุปกรณ์ยังมี DMAC จำนวน 3 ยูนิตในตัวและโครงสร้างเมทริกซ์บัส ซึ่งช่วยปรับปรุงปริมาณงานการสื่อสารอย่างมากเมื่อเทียบกับผลิตภัณฑ์ทั่วไปของ Toshiba

อุปกรณ์เหล่านี้รองรับการใช้งานเพื่อตรวจจับที่หลากหลายด้วยตัวแปลง AD 12 บิตที่มีความแม่นยำและความเร็วสูง ซึ่งช่วยให้สามารถตั้งค่าเวลาสำหรับช่องสัญญาณอินพุต AD แต่ละช่องด้วยจำนวนสูงสุดถึง 24 ช่อง

ฟังก์ชันการวินิจฉัยตนเองที่รวมอยู่ในอุปกรณ์สำหรับ ROM, RAM, ADC และ Clock ช่วยให้ลูกค้าได้รับการรับรองความปลอดภัยในการใช้งาน IEC60730 คลาส B อุปกรณ์ใหม่เหล่านี้ใช้กระแสไฟต่ำและมีฟังก์ชันการใช้งานสูง พร้อมการทำงานร่วมกันกับอุปกรณ์จากกลุ่ม M4G⁽¹⁾ ตระกูล TXZ^TM ปัจจุบันได้เป็นอย่างดี

คุณสมบัติที่สำคัญของผลิตภัณฑ์ใหม่

Arm Cortex-M4 core ประสิทธิภาพสูง พร้อม FPU ทำงานที่ความถี่สูงสุด 200MHz
ฟังก์ชันการควบคุมมอเตอร์และอินเทอร์เฟซการสื่อสาร
ฟังก์ชันการวินิจฉัยตนเองสำหรับความปลอดภัยในการทำงาน IEC60730 คลาส B

การใช้งาน

การประมวลผลข้อมูลความเร็วสูงสำหรับเครื่องใช้ไฟฟ้าและอุปกรณ์อุตสาหกรรม MFP (เครื่องพิมพ์มัลติฟังก์ชัน) อุปกรณ์ภาพและเสียง อุปกรณ์สื่อสารสำหรับระบบอัตโนมัติในอาคารและโรงงาน เครื่องใช้ไฟฟ้าภายในบ้านแบบ IoT เป็นต้น

ข้อมูลจำเพาะ

กลุ่มผลิตภัณฑ์		M4G group
CPU core		Arm Cortex-M4 ‒ memory protection unit (MPU) ‒ floating-point unit (FPU)
ความถี่การใช้งานสูงสุด		200MHz
Oscillator ภายใน		10MHz (+/-1%)
หน่วยความจำ ภายใน	แฟลช (รหัส)	512KB/1024KB/1536KB/2048KB (เขียนข้อรหัสซ้ำได้ถึง 100,000 ครั้ง)
	แฟลช (ข้อมูล)	32KB (เขียนข้อมูลซ้ำได้ถึง 100,000 ครั้ง)
	RAM	192KB/256KB และสำรอง RAM 2KB
พอร์ต I/O		91 ถึง 155
สัญญาณอินเตอร์รัพท์จากภายนอก		12 ถึง 16
อินเตอร์เฟสบัสภายนอก		ความกว้าง 8/16 บิต (บัสแยก/มัลติเพล็กซ์)
ตัวควบคุม DMA (DMAC)		DMAC มัลติฟังก์ชัน1 ยูนิต DMAC ความเร็วสูง 2 ยูนิต
ฟังก์ชันจับเวลา	T32A	ตัวจับเวลา 32 บิต: 16 (สามารถใช้เป็นตัวจับเวลา 16 บิต: 32)
	LTTMR	ตัวจับเวลาระยะยาว: 1 ช่อง
	RTC	นาฬิกาเรียลไทม์: 1 ช่อง
ฟังก์ชันการสื่อสาร	UART	การสื่อสารแบบอนุกรมแบบอะซิงโครนัส: 3 ถึง 6 ช่อง
	FUART	ตัวรับส่งสัญญาณแบบอะซิงโครนัสสากลเต็มรูปแบบ: 1 ถึง 2 ช่อง
	I2C	3 ถึง 5 ช่อง
	TSPI	อินเทอร์เฟซอุปกรณ์ต่อพ่วงแบบอนุกรม: 5 ถึง 9 ช่อง
	TSSI	อินเทอร์เฟซอนุกรมแบบซิงโครนัส: 1 ถึง 2 ช่อง
	SMIF	อินเทอร์เฟซหน่วยความจำแบบอนุกรม: 1 ช่อง
	CEC	1 ช่อง
ฟังก์ชันอนาล็อก	ตัวแปลง AD 12 บิต	16 ถึง 24 ช่องเข้าสัญญาณ
ฟังก์ชันอนาล็อก	ตัวแปลงดิจิตอลเป็นอนาล็อก 8 บิต	2 ช่อง
อุปกรณ์ต่อพ่วงอื่น ๆ	ตัวควบคุมมอเตอร์ (A-PMD)	1 ช่อง
	RMC	ตัวประมวลผลสัญญาณรีโมตคอนโทรลล่วงหน้า: 1 ถึง 2 ช่อง
	ISD	วงจรตรวจจับ Interval Sensor: 1 ถึง 3 ยูนิต
	I2S	2 ช่อง
	FIR	การคำนวณวงจร FIR: 1 ช่อง
ฟังก์ชันระบบ	WDT	1 ช่อง
	LVD	วงจรตรวจจับกระแสไฟฟ้า: 1 ช่อง
	OFD	เครื่องตรวจจับความถี่การสั่น: 1 ช่อง
ฟังก์ชัน On-chip debug		Serial Wire /JTAG
แรงดันไฟฟ้าใช้งาน		2.7 ถึง 3.6V, จ่ายไฟจากแหล่งเดียว
แพ็คเกจ / ขา		LQFP176 (พ20มม. x 20มม. ระยะพิชต์ 0.4มม.) VFBGA177 (13มม. x 13มม. ระยะพิชต์ 0.8มม.) LQFP144 (20มม. x 20มม. ระยะพิชต์ 0.5มม.) VFBGA145 (12มม. x 12มม. ระยะพิชต์ 0.8มม.) LQFP100 (14มม. x 14มม. ระยะพิชต์ 0.5มม.)

ดูรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่ได้ที่ลิงก์ด้านล่างนี้
M4G Group

* TXZ+™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation

ข้อมูลเพิ่มเติมสำหรับลูกค้า:
ฝ่ายขายและการตลาดอุปกรณ์ MCU และอุปกรณ์ดิจิทัล
โทร: +81-3-3457-2913
https://toshiba.semicon-storage.com/ap-en/contact.html

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation (TDSC) ซัพพลายเออร์ระดับแถวหน้าผู้จัดหาโซลูชันเซมิคอนดักเตอร์และการจัดเก็บที่มีความก้าวล้ำ รวมรวมประสบการณ์และนวัตกรรมที่สะสมมากว่าครึ่งศตวรรษ เพื่อส่งมอบผลิตภัณฑ์เซมิคอนดักเตอร์ ระบบ LSIs และ HDD อันโดดเด่นให้กับลูกค้าและพันธมิตรทางธุรกิจของเรา

พนักงานทั้ง 22,000 คนจากทั่วโลกของTDSC มุ่งมั่นที่จะเพิ่มมูลค่าของผลิตภัณฑ์ของเราให้ถึงระดับสูงสุด และให้ความสำคัญกับการทำงานอย่างใกล้ชิดกับลูกค้า เพื่อส่งเสริมการสร้างมูลค่าและตลาดใหม่ ๆ ร่วมกัน ด้วยยอดขายต่อปีที่สูงกว่า 7.1 แสนล้านเยน (6.5 พันล้านดอลลาร์สหรัฐฯ) ในขณะนี้ TDSC หวังที่จะได้มีส่วนสร้างอนาคตที่ดีกว่าให้กับผู้คนทั่วโลก

ดูเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

ดูเนื้อหาต้นฉบับที่ businesswire.com: https://www.businesswire.com/news/home/20210907005393/en/

ข้อมูลเพิ่มเติมสำหรับสื่อ:
Chiaki Nagasawa
ฝ่ายการตลาดดิจิทัล
Toshiba Electronic Devices & Storage Corporation
โทร: +81-3-3457-4963
semicon-NR-mailbox@ml.toshiba.co.jp

Featured, Technology

Toshiba เปิดตัว Arm® Cortex®-M4 ไมโครคอนโทรลเลอร์สำหรับควบคุมมอเตอร์ที่เป็นผลิตภัณฑ์ขั้นสูงชิ้นแรกของตระกูล TXZ+TM

July 29, 2021 Jasmine

Logo

โตเกียว–(BUSINESS WIRE)–29 กรกฎาคม 2564

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เริ่มต้นผลิตอุปกรณ์สำหรับควบคุมมอเตอร์กลุ่ม M4K ใหม่เพื่อวางจำหน่าย 12 รายการ โดยเป็นผลิตภัณฑ์ที่จัดให้อยู่ในระดับขั้นสูงกลุ่มแรกของตระกูล TXZ+^TM และจะเริ่มต้นการผลิตอุปกรณ์ในกลุ่ม M4M อีก 10 รายการในเดือนสิงหาคม 2564 โดยไมโครคอนโทรลเลอร์ของทั้งกลุ่ม M4K และ M4M จะเป็นการผลิตในรูปแบบ 40nm และจัดให้อยู่ภายใต้ซีรีส์ TXZ4A+

เอกสารประชาสัมพันธ์นี้มีเนื้อหามัลติมีเดีย ดูอย่างเต็มรูปแบบที่นี่: https://www.businesswire.com/news/home/20210728005418/en/

Toshiba: TXZ+ Family Advanced Class, Arm Cortex-M4 Microcontrollers for Motor Control (Graphic: Business Wire)

Toshiba: ไมโครคอนโทรลเลอร์ควบคุมมอเตอร์ Arm Cortex-M4 ผลิตภัณฑ์ขั้นสูงจากตระกูล TXZ+ (กราฟิก: Business Wire)

ผลิตภัณฑ์เหล่านี้ใช้แกนประมวลผล Arm Cortex-M4 ที่มาพร้อมเทคโนโลยี FPU ประมวลผลสูงสุดที่ 160MHz ซึ่งผสานเข้ากับวงจรควบคุมมอเตอร์ A-PMD (ตัวขับมอเตอร์ขั้นสูงแบบตั้งโปรแกรมล่วงหน้า) เอ็นโค้ดเดอร์ A-ENC (เอ็นโค้ดเดอร์ขั้นสูง) ขนาด 32 บิต และเครื่องประมวลผลแบบเวกเตอร์ A-VE+ (เครื่องประมวลผลแอดวานซ์เวกเตอร์เอนจิ้นพลัส) อุปกรณ์เหล่านี้มาพร้อมโซลูชันที่เหมาะสำหรับมอเตอร์ไฟฟ้ากระแสสลับ มอเตอร์ไฟฟ้ากระแสตรงแบบไม่มีแปรงถ่าน และตัวควบคุมอินเวอร์เตอร์ขนาด 12 บิต สำหรับแปลงระบบอนาล็อกเป็นดิจิทัลที่มีความเร็วแบบไฮสปีดและความคมชัดแบบไฮเรสโซลูชันสูงสุดสามหน่วย

อุปกรณ์ในกลุ่ม M4K มีระบบ UART, SPI และ I²C เป็นอินเทอร์เฟสสื่อสารโดยทั่วไป ขณะที่กลุ่ม M4M จะมีระบบ CAN ที่เป็นอินเทอร์เฟสสื่อสารเพิ่มเข้ามา โดยทั้งสองกลุ่มมีฟังก์ชันวินิจฉัยการทำงานด้วยตัวเองสำหรับ ROM, RAM, ADC และนาฬิกา ซึ่งจะช่วยให้ลูกค้าได้รับการรับรองความปลอดภัยในการทำงาน IEC60730 Class B นอกจากนี้ ทั้งสองกลุ่มยังมีอัตราการใช้กระแสไฟที่ต่ำขณะที่มีประสิทธิภาพการทำงานสูง และยังสามารถทำงานร่วมกับผลิตภัณฑ์กลุ่ม M4K(2) ตระกูล TXZ^TM ในปัจจุบันได้เป็นอย่างดี

เอกสาร ซอฟต์แวร์ตัวอย่างพร้อมตัวอย่างการใช้งานจริง บอรด์ประเมิน และซอฟต์แวร์ไดร์เวอร์ซึ่งทำหน้าที่ควบคุมอินเทอร์เฟสของอุปกรณ์ที่ใช้ร่วมกันจะจัดมาให้พร้อมกับการจัดส่งชิ้นส่วน เครื่องมือช่วยพัฒนาจะจัดมาให้พร้อมกันเพื่อรองรับความต้องการด้านต่าง ๆ ในการทำงานร่วมกับพันธมิตรในระบบนิเวศของ Arm ทั่วโลก

คุณสมบัติที่สำคัญของผลิตภัณฑ์ชิ้นใหม่

แกนประมวลผลประสิทธิภาพสูง Arm Cortex-M4 พร้อม FPU สูงสุด 160MHz
ฟังก์ชันควบคุมมอเตอร์และอินเวอร์เตอร์ และอินเทอร์เฟสสื่อสาร
ฟังก์ชันวินิจฉัยการทำงานด้วยตัวเองเพื่อมาตรฐานความปลอดภัยในการทำงาน IEC60730 class B

การใช้งาน

ควบคุมมอเตอร์สำหรับเครื่องใช้ภายในบ้านและอุปกรณ์อุตสาหกรรม
เครื่องปรับอากาศ เครื่องซักผ้า อินเวอร์เตอร์ทั่วไป เครื่องกรองไฟ หุ่นยนต์ และอื่น ๆ

ข้อมูลจำเพาะ

ชื่อซีรีส์/กลุ่มผลิตภัณฑ์		TXZ4A+ series / M4K group / M4M group
แกนประมวลผล CPU		Arm Cortex-M4 ‒ หน่วยปกป้องข้อมูล (MPU) ‒ หน่วยคำนวณจำนวนจุดลอยตัว (FPU)
ความถี่ใช้งานสูงสุด		160MHz
วงจรกําเนิดสัญญาณภายใน		10MHz (+/-1%)
หน่วยความจำภายใน	Flash (โค้ด)	128KB/256KB
	Flash (ข้อมูล)	32KB
	RAM	24KB
พอร์ต I/O		31 ถึง 87
การอินเตอร์รัพท์ภายนอก		10 ถึง 20
ตัวควบคุม DMA (DMAC)		1 หน่วย
ฟังก์ชันควบคุมเวลา		32-bit timer : 6 (สามารถใช้รูปแบบ 16-bit timer : 12 ได้)
ฟังก์ชันสื่อสาร	UART	3 ถึง 4 ช่อง
	I²C	1 ถึง 2 ช่อง
	TSPI	1 ถึง 2 ช่อง
	CAN	1 ช่อง (เฉพาะในกลุ่ม M4M เท่านั้น)
ฟังก์ชันการทำงาน แบบอนาล็อก	12-bit AD converter	อินพุต 8 ถึง 22 ช่อง
ฟังก์ชันการทำงาน แบบอนาล็อก	Op-Amp	3 ช่อง
อุปกรณ์ที่ใช้ร่วมกัน	Encoder input (A-ENC)	0 ถึง 3 ช่อง
	Motor control (A-PMD)	3 ช่อง (1 ช่องใน LQFP44)
	Vector engine (A-VE+)	1 ช่อง
ฟังก์ชันของระบบ	Watchdog timer (WDT)	1 ช่อง
ฟังก์ชันแก้ไขจุดบกพร้องในชิป		Serial Wire (JTAG/TRACE/NBDIF สามารถใช้กับผลิตภัณฑ์แบบ 100 ขาได้)
แรงดันไฟเมื่อใช้งาน		2.7 ถึง 5.5V, จ่ายไฟจากแหล่งจ่ายไฟเดียว
แพ็คเกจ / ขา		LQFP100 (14มม. x 14มม. ระยะพิชต์ 0.5มม.) QFP100 (14มม. x 20มม. ระยะพิชต์ 0.65มม.) LQFP80 (12มม. x 12มม. ระยะพิชต์ 0.5มม.) LQFP64 (10มม. x 10มม. ระยะพิชต์ 0.5มม.) LQFP64 (14มม. x 14มม. ระยะพิชต์ 0.8มม.) LQFP44 (10มม. x 10มม. ระยะพิชต์ 0.8มม.) (LQFP44 สำหรับกลุ่ม M4K เท่านั้น)

ดูรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่ได้ที่ลิงก์ด้านล่างนี้
https://toshiba.semicon-storage.com/ap-en/semiconductor/product/microcontrollers/txz4aplus-series.html

ดูรายละเอียดเพิ่มเติมเกี่ยวกับไมโครคอนโทรลเลอร์ของ Toshiba ได้ที่ลิงก์ด้านล่างนี้
https://toshiba.semicon-storage.com/ap-en/semiconductor/product/microcontrollers.html

ข้อมูลเพิ่มเติมสำหรับลูกค้า:
ฝ่ายขายและการตลาดอุปกรณ์ MCU และอุปกรณ์ดิจิทัล
โทร: +81-3-3457-2913
https://toshiba.semicon-storage.com/ap-en/contact.html

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

พนักงานทั้ง 22,000 คนจากทั่วโลกของTDSC มุ่งมั่นที่จะเพิ่มมูลค่าของผลิตภัณฑ์ของเราให้ถึงระดับสูงสุด และให้ความสำคัญกับการทำงานอย่างใกล้ชิดกับลูกค้า เพื่อส่งเสริมการสร้างมูลค่าและตลาดใหม่ ๆ ร่วมกัน ด้วยยอดขายต่อปีที่สูงกว่า 7.1 แสนล้านเยน (6.5 พันล้านดอลลาร์สหรัฐฯ) ในขณะนี้ TDSC หวังที่จะได้มีส่วนสร้างอนาคตที่ดีกว่าให้กับผู้คนทั่วโลก

ดูเพิ่มเติมเกี่ยวกับ TDSC ได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

ดูเนื้อหาต้นฉบับที่ businesswire.com: https://www.businesswire.com/news/home/20210728005418/en/

Thai Herald

Tag Archives: txz+tm

Toshiba เปิดตัวไมโครคอนโทรลเลอร์ ARM® Cortex®-M3 กลุ่ม M3H ใหม่สำหรับคลาสขั้นสูงตระกูล TXZ+TM

Toshiba เปิดตัวไมโครคอนโทรลเลอร์กลุ่ม M4G รุ่นใหม่ Arm® Cortex®-M4 ในคลาสขั้นสูงตระกูล TXZ+TM

Toshiba เปิดตัว Arm® Cortex®-M4 ไมโครคอนโทรลเลอร์สำหรับควบคุมมอเตอร์ที่เป็นผลิตภัณฑ์ขั้นสูงชิ้นแรกของตระกูล TXZ+TM

Thai Herald
